无铅硬汉视频官网在线观看下载工艺是当前表面贴装硬汉视频官方入口APP中最重要的焊接工艺，它已在包括手机，电脑，汽车电子，控制电路、通讯、 LEO 照明等许多行业得到了大规模的应用。越来越多的电子原器件从通孔转换为表面贴装，硬汉视频官网在线观看下载在相当范围内取代波峰焊已是焊接行业的明显趋势。那么硬汉视频官网在线观看下载设备究竟在日趋成熟的无铅化 SMT工艺中会起到什么样的作用呢？深圳硬汉视频在线观看手机版电子从整条 SMT 表面贴装线的角度来为大家分析一下：

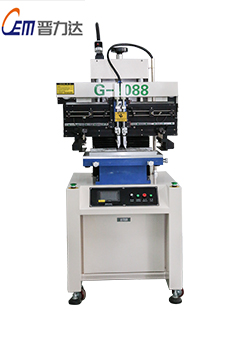

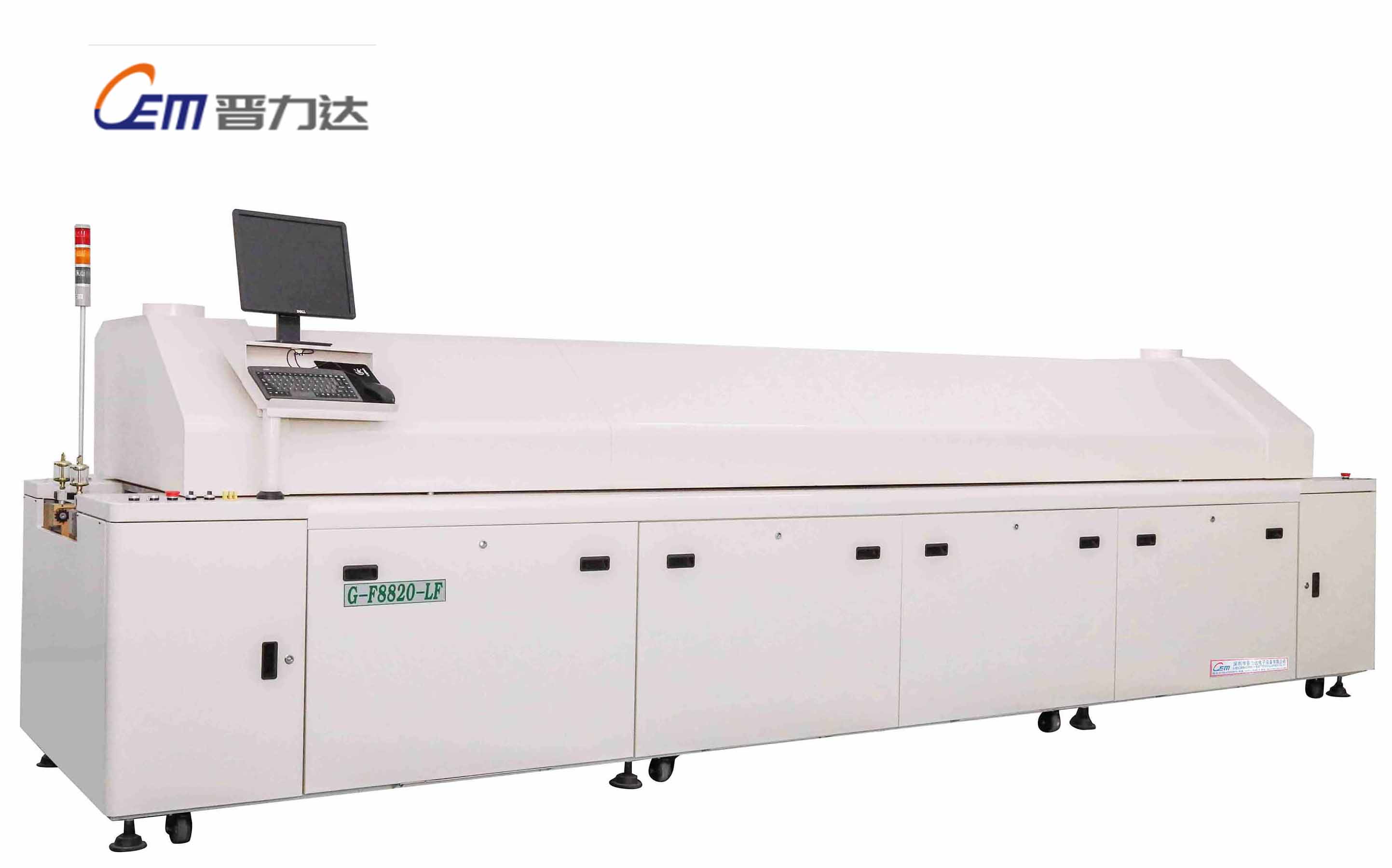

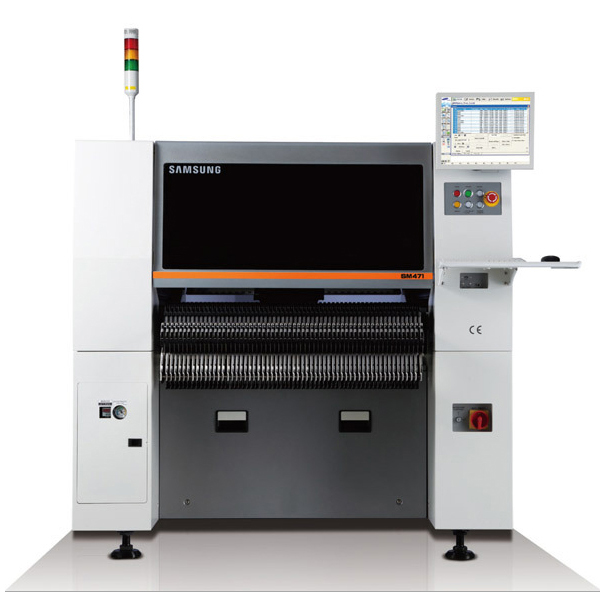

整条 SMT表面贴装线一般由锡膏红胶印刷机、贴片机和硬汉视频官网在线观看下载炉等三部分构成。对于贴片机而言，无铅与有铅相比，并没有对设备本身提出新的要求；对于丝网印刷机而言，由于无铅与有铅锡膏在物理性能上存在着些许差异，因此对设备本身提出了一些改进的要求，但并不存在质的变化；无铅的挑战压力重点恰恰在于硬汉视频官网在线观看下载炉。有铅锡膏的熔点为 183 度，如果要形成一个好的焊点就必须在焊接时有 0.5 一 3.5um 厚度的金属间化合物生成，金属间化合物的形成温度为熔点以上 10-15度，对于有铅焊接而言也就是 195 一 200 度。线路板上的电子原器件的最高承受温度一般为 240 度。因此，对于有铅焊接，理想的焊接工艺窗口为 195 一 240 度。无铅焊接由于无铅锡膏的熔点发生了变化，因此为焊接工艺带来了很大的变化。目前常用的无铅锡膏为Sn96Ag0.5Cu3.5 ，熔点为 217 一 221 度。好的无铅焊接也必须形成 0.5 一 3.5um 厚度的金属间化合物，金属间化合物的形成温度也在熔点之上 10-15度，对于无铅焊接而言也就是 230-235 度。由于无铅焊接电子原器件的最高承受温度并不会发生变化，因此，对于无铅焊接，理想的焊接工艺窗口为 230-245 度。

工艺窗口的大幅减少为保证焊接质量带来了很大的挑战，也对无铅焊接设备的稳定性和可靠性带来了更高的要求。由于设备本身就存在横向温差，加之电子原器件由于热容量的大小差异在加热过程中也会产生温差，因此在无铅硬汉视频官网在线观看下载工艺控制中可以调整的焊接温度工艺窗口范围就变得非常小了，这是无铅硬汉视频官网在线观看下载的真正难点所在。

硬汉视频官网在线观看下载炉从整个无铅工艺角度看对最后的产品质量起着至关重要的作用。但是，从整条SMT生产线的投资角度看，无铅焊炉的投资往往只占到整条SMT线投资额的 10-25 ％。这也就是为什么很多电子制造商在转入无铅生产后马上将原有硬汉视频官网在线观看下载炉更换成更高品质硬汉视频官网在线观看下载炉的原因。

日趋成熟的无铅工艺究竟对硬汉视频官网在线观看下载炉提出了哪些新的要求呢？硬汉视频在线观看手机版从下列几个方面来加以分析：

对焊接品质提出的要求

· 如何获得更小的横向温差

由于无铅焊接工艺窗口很小，因此横向温差的控制非常重要。硬汉视频官网在线观看下载内的温度一般受到四个因素的影响：

（ 1 ）热风的传递

目前主流的无铅硬汉视频官网在线观看下载炉均来取 100 ％全热风及热风＋红外补偿的加热方式。在硬汉视频官网在线观看下载炉的发展进程中也出现过红外加热的方式，红外加热速度快，对吸热量大器件能及时补温，但由于红外加热存在不同颜色器件的红外吸收反射率不同和由于相邻原器件遮挡而产生阴影效应，而这两种情况都会造成温差而使无铅焊接存在跳出工艺窗口的风险，因此红外加热硬汉视频官方入口APP在硬汉视频官网在线观看下载炉的多独立加热方式中已被逐渐淘汰，以全热风及热风加红外外补偿所取代。

在无铅焊接中，需要重视热传递效果及热交换效率。特别对于大热容量的元器件，如果不能得到充分的热传递及交换，就会导致升温速度明显落后于小热容量器件而导致横向温差。硬汉视频官网在线观看下载炉体运风结构的设计直接影响热交换速度。硬汉视频官网在线观看下载两种热风传递方式。一种称之为微循环热风传递方式，一种称为小循环热风传递方式。

微循环的热风中的热风从加热板的孔中吹出，热风的流动在小范围内流动，周围热传递效果不佳。小循环的设计由于热风的流动集中且有明确的方向性。这样的热风加热热传递效果增加 15 ％左右，而热传递效果的增加对减少大小热容量器件的横向温差会起到较大的作用。

( 2 ）链速的控制链速的控制会影响线路板的横向温差。常规而言，降低链速，会给予大热容量的器件更多的升温时间，从而使横向温差减小。但是毕竟炉温曲线的设置取决于焊膏的要求，所以无限制的降低链速在实际生产中是不现实的。

( 3 ）风速与风量的控制硬汉视频在线观看手机版做过这样一个实验，保持硬汉视频官网在线观看下载炉内的其他条件设置不变而只将硬汉视频官网在线观看下载炉内的风扇转速降低 3 %，线路板上的温度便会下降 10 度左右。可见风速与风量的控制对炉温控制的重要性。

为了实现对风速与风量的控制，需要注意两点：

a ．风扇的转速应实行变频控制，以减小电压披动对它的影响；

b ．尽量减少设备的抽排风量，因为抽排风的中央负载往往是不稳定的，容易对炉内热风的流动造成影响。

c ．设备的稳定性

即时硬汉视频在线观看手机版获得了一个最佳的炉温曲线设置，但要实现他还是需要用设备的稳定性，重复性和一致性来给予保证。特别是无铅生产，炉温曲线如果由于设备原因稍有漂移，便很容易跳出工艺窗口导致冷焊或原器件损坏。所以，越来越多的生产厂家开始对设备提出稳定性测试的要求。 · 氮气的使用无铅时代的到来使硬汉视频官网在线观看下载是否充氮变成了一个热门的讨论话题。由于无铅焊料的流动性，可焊性，浸润性都不及有铅焊料，尤其是当电路板焊盘采用 OSP 工艺（有机保护膜的裸铜板）时，焊盘容易氧化，常常造成焊点的润湿角太大和焊盘露铜现象。为了提高焊点质量，硬汉视频在线观看手机版有时需要在硬汉视频官网在线观看下载时使用氮气。氮气是一种惰性保护气体，可以保护电路板焊盘在焊接中不被氧化，对提高无铅焊料的可焊性起到明显的改善效果。但由于焊料品质的提升及氮气成本的问题，目前市场使用氮气焊接的企业并不多见！力锋氮气供给系统一般也为选配。

· 有效的冷却装置和助焊剂管理系统

无铅生产的焊接温度明显高于有铅，这就对设备的冷却功能提出了更高的要求。此外，可控的较快冷却速度可以使无铅焊点结构更致密，对提高焊点机械强度带来帮助。特别是当硬汉视频在线观看手机版生产如通讯背板等大热容量的线路板时，如果硬汉视频在线观看手机版仅仅使用风冷方式，线路板在冷却时将很难达到子 5 度／秒的冷却要求，而冷却斜率达不到要求将使焊点结构松散而直接影响到焊点的可靠性。

无铅锡膏中往往加有较多的助焊剂,助焊剂残留物容易堆枳在炉子内部备的热传性能,有时甚至会掉到炉内的线路板上面造成污染。要在生产过程中残留排出有两种方式

(1)抽排风

抽排风是排出助焊剂残留物的最简单的方式。但是，硬汉视频在线观看手机版在前文中已提到，过大的抽排风会影响到炉腔内热风气流的稳定性。此外，增加抽排风量会直接导致能耗（包括用电和用氮）的上升。

(2)助焊剂过滤系统：由于助焊剂直接对排放对硬汉视频的官网在线下载造成污染，力锋 M 系列， LF 系列， MCR , ROHs 系列均配有助焊剂过滤系统。

(3)多级助焊剂管理系统（强制冷却）。

助焊剂管理系统一般包括过滤装置和冷凝装置,过滤装置将助焊剂残留物中的固体颗粒部分进行有效分离过滤，而冷装置凝则是在热交换器中将气态的助焊剂残留物冷凝成液态，最后汇集在收集盘中集中处理。

对设备材料和构造提出的要求

· 无铅高温对设备材料的要求

无铅生产使设备必须承受比有铅生产更高的温度腔翘曲，轨道变形，密封性能变差等一系列问题。如果设备用材出现问题，那么就会产生炉最终严重影响生产。因此，无铅硬汉视频官网在线观看下载炉所使用的轨道应该经过硬化等特殊处理泡，以免长时间使用后出现损坏和泄漏.

· 有效防止炉腔翘曲和轨道变形

而且板金接缝处应经过 x 光扫描确认役有裂缝和气无铅硬汉视频官网在线观看下载炉的炉腔应使用整块板金加工而成，如果炉腔是使用小块板金拼接而成，那么在无铅高温下很容易发生炉腔翘曲。

在高温和低温情况下的轨道平行度测试是非常必要的。如果由于用材和设计导致轨道在高温情况下发生变形，那么卡板和掉板情况的发生将无法避免。

· 避免扰动焊点的产生

以往的 Sn63Pb37 有铅焊料是一种共晶合金，其熔点及凝固点温度是相同的，均为 183 ℃ 。而 snAgcu 的无铅焊点不是共晶合金，其熔点范围为 217 ℃ 一 221 ℃ ，温度低于 217 ℃ 为固态，温度高于 221 ℃ 为液态，当温度处在 217 ℃ 至 221 ℃ 之间时合金呈现出一种不稳定状态。当焊点处在这种状态时设备的机械振动很容易使焊点形态发生改变，造成扰动焊点，这在电子产品可接受条件！ pc 一 A 一 6 10D 标准中是一种不能接受的缺陷。因此无铅硬汉视频官网在线观看下载设备的传送系统应该具备良好的免震动结构设计以避免扰动焊点的产生。

对降低运营成本提出的要求

· 炉腔的密封性

炉腔的翘曲，设备的泄漏都会直接造成用电用氮量的直线上升，所以，设备的密封性对生产成本的控制至关重要。实践证明，一个小小的泄漏，哪怕只有螺丝孔大小的漏气孔，就可能使氮气消耗量从每小时15立方米增加到每小时 40立方米。

· 设备的热保温性能触摸硬汉视频官网在线观看下载炉的设备表面（回流区对应的位置）应不觉得烫手（表面温度应低于 50 度）。如果觉得烫手则说明硬汉视频官网在线观看下载炉的热保温性能不佳，大量的电能转变为热能散失出来造成无谓的能源浪费。如果在夏天，散失在车间内的热能会导致车间温度升高，硬汉视频在线观看手机版还不得不将这些热能再用空调装置排放到室外，这就直接导致双倍的能源浪费。

· 抽排风

如果设备没有好的助焊剂管理系统，助焊剂的排出全靠抽排风完成，那么设备在抽出助焊剂残留的同时也排出了热量和氮气，从而直接造成能耗的上升。

· 维护成本

硬汉视频官网在线观看下载炉在大批量连续生产中具有极高的生产效率，每小时可以生产几百块手机电路板，如果炉子的维护间隔时间短，维护工作量大，维护时间长，就必然会占用较多的生产时间，造成生产效率浪费。为了降低维护成本，无铅硬汉视频官网在线观看下载设备应尽量采用模块化设计，为设备的维护和维修提供方便

目前，国内外很多先进的电子产品制造商为进一步降低维护对生产效率造成的影响，提出了一个全新的设备维护理念“同步维护”。即在硬汉视频官网在线观看下载炉满负荷工作时，利用设备的自动维护切换系统，使硬汉视频官网在线观看下载炉的保养与维护能与生产完全同步进行。这样的设计完全摒弃了原来''停机维护”的理念，使SMT整线的生产效率获得了进一步的提升。

对工艺实施提出的要求

高品质的设备只有通过专业的使用才能产生效益。目前广大生产厂家在无铅焊接的生产过程中所遇到的很多问题已不仅仅来自于设备本身，而是需要通过工艺的调整来解决。

• 硬汉视频官网在线观看下载硬汉视频官方入口APP的发展未来

手机产品与军工产品对硬汉视频官网在线观看下载的要求是不一样的，线路板生产与半导体生产对硬汉视频官网在线观看下载的要求也是不一样的。少品种大批量的生产开始慢慢减少，不同产品对设备要求的差异性开始日趋显现。未来硬汉视频官网在线观看下载的区别将不仅体现在温区的多少和氮气的选择上，硬汉视频官网在线观看下载的市场会根据不同产品要求将不断被细分,这是硬汉视频官网在线观看下载硬汉视频官方入口APP未来可预见的发展方向。焊接硬汉视频官方入口APP在电子产品的装配中占有极其重要的地位。一般焊接分为两大类：一类是主要适用于通孔插装类电子元器件与印制板的焊接-波峰焊，所谓波峰焊(wavesoldering)即是将熔化的软钎焊料，经电动泵遷电磁泵喷流成设计要求的焊料波峰，使预先装有电子元器件的印制板通过焊料波峰，实现元弩件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊；另—类是主要适用于表面贴装兀器件与印制板的焊接-硬汉视频官网在线观看下载(reflowsoldering),又称再流焊,所谓硬汉视频官网在线观看下载是指通过重新熔化预先分配到印制板焊盘上的膏状软鋅焊料，实现表面贴装元器件焊端或引脚与印制严焊盘之间机械与电气连接的软鋅焊，从而实现具有一定可靠性的电路功能。随着表面贴装元器件在电子产品中的大量使用，硬汉视频官网在线观看下载接硬汉视频官方入口APP成为表面贴装硬汉视频官方入口APP中的主要工艺硬汉视频官方入口APP。它主要的工艺特征是：用焊剂将要焊接的金属表面净化(去除氧化物)，使之对焊料具有良好的润湿性；供给熔融焊料润湿金属表面；在焊料和焊接金属间形成金属间化合物；另外可以实现微焊接。

硬汉视频官网在线观看下载接是预先在PCB焊接部位(焊盘)施放适量和适当形式的焊料，然后贴放表面贴装元器件，利用外部热源使焊料回流达到焊接要求而进行的成组或逐点焊接工艺。硬汉视频官网在线观看下载接与波峰焊接相比具有以下一些特点：

1、硬汉视频官网在线观看下载不需要象披峰焊那样需把元器件直接浸渍在熔融焊料中，故元器件所受到的热冲击小；

2、 硬汉视频官网在线观看下载仅在需要的部位上施放焊料，大大节约了焊料的使用；

3、 硬汉视频官网在线观看下载能控制焊料的施放量，避免桥接等缺陷的产生；

4、 当元器件贴放位置有一定偏离时，由于熔融焊料表面张力的作用，只要焊料施放位

置正确，硬汉视频官网在线观看下载能在焊接时将此微小偏差自动纠正，使元器件固定在正确位置上；

5、 可采用局部加热热源，从而可在同一基本上用不同的硬汉视频官网在线观看下载接工艺进行焊接；

6、焊料中一般不会混入不纯物，在使用焊锡膏进行硬汉视频官网在线观看下载接时可以正确保持焊料的组成。

硬汉视频官网在线观看下载接硬汉视频官方入口APP按照加热方式进行分类有：气相硬汉视频官网在线观看下载，红外硬汉视频官网在线观看下载，红外热风硬汉视频官网在线观看下载，激光硬汉视频官网在线观看下载，热风硬汉视频官网在线观看下载和工具加热硬汉视频官网在线观看下载等。

硬汉视频官网在线观看下载原理与温度曲线：

从温度曲线（见图1）分析硬汉视频官网在线观看下载的原理：当PCB进入升温区（干燥区）时，焊锡膏中的溶剂、气体蒸发掉，同时焊锡膏中的助焊剂润湿焊盘、元器件端头和引脚，焊锡彎化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离；PCB进入保温区时，使PCB和元器件得到充分的预热，以防PCB突然进入焊接区升温过快而损坏PCB和元器件；当PCB进入焊接区时，温度迅速上升使焊锡膏达到熔化状态，液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点；PCB进入冷却区，使焊点擬固，完成整个硬汉视频官网在线观看下载。

温度曲线是保证焊接质量的关键,实际温度曲线和焊锡膏温度曲线的升温斜率和峰值温度应基本一致。160℃前的升温速度控制在1℃/s〜2℃/s,如果升温斜率速度太快，一方面使元器件及PCB受热太快，易损坏元器件，易造成PCB变形；另一方面，焊锡膏中的溶剂挥发速度太快，容易溅岀金属成分，产生焊锡球。峰值温度一般设定在比焊锡膏熔化温度高20℃〜40℃宅左右（例如Sn63/Pb37焊锡膏的熔点为183°C,峰值温度应设置在205℃〜230℃左右），回（再）流时间为10s〜60s,峰值温度低或回（再）流时间短，会使焊接不充分，严重时会造成焊锡膏不熔；峰值温度过高或回（再）流时间长，造成金属粉末氧化，影响焊接质量，苴至损坏元器件和PCB。

根据硬汉视频官网在线观看下载温度曲线及回流原理，目前市场上的硬汉视频官网在线观看下载机一般为简易四温区硬汉视频官网在线观看下载机，还有大型的六、八甚至十二温区的硬汉视频官网在线观看下载机，而型号为QHL320A的硬汉视频官网在线观看下载机采用20段可编程温度控制，相当于20温区硬汉视频官网在线观看下载机，这样将回流温度曲线细分，进而控温更精确，更加拟合理想的回流温度曲线，达到完美焊接。

良好的焊接质量从何保障？ QHL320A硬汉视频官网在线观看下载机除了在控制上完全符合硬汉视频官网在线观看下载的温度曲线以外，同时也可以使用户真正了解硬汉视频官网在线观看下载接的原理。QHL320A硬汉视频官网在线观看下载机具有大尺寸透明视窗的功能，用户可通过透明视窗对整个焊接过程进行全程控制，同时可观察焊锡膏在整个焊接过程中的变化状态，易于发现焊接过程中出现的问题，通过参数调整加以改善，从而孳证良好的焊接质量。同时QHL320A硬汉视频官网在线观看下载机为小型台式硬汉视频官网在线观看下载机，釆用全静止焊接，有效的防止了大型多温区硬汉视频官网在线观看下载机履带式传送所产生的微小振动,此振动有可能在焊接区焊锡膏熔化的济动状态下对微小间距的IC （如间距＜0.5mm）和元件（如0603、0402和0201等）的焊接产生影响，导致元器件的漂移、锡珠、锡桥等焊接缺陷，而全静止焊接则完全避免了以上可能出现的缺陷。

设置回（再）流焊温度曲线的依据：

1、根据使用焊锡膏的温度曲线进行设萱。不同金属含量的焊锡膏有不同的温度曲线，应按照焊锡膏生产厂商提供的温度曲线进行设置具体产品的回（再）流焊温度曲线；

2、根据PCB的材料、厚度、是否多层板、尺寸大小等；

3、根据表面组装板搭载元器件的密度、元器件的大小以及有无BGA、CSP等特殊元器件进行设置。

4、根据设备的具体情况，例如：加热区的长度、加热源的材料、回（再）流焊炉的构造和热传导方式等因素进行设置。

热风硬汉视频官网在线观看下载机和红外硬汉视频官网在线观看下载机有很大区别：红外硬汉视频官网在线观看下载机主要是辐射传导为主，其优点是热效率高，温度陡度大，双面焊接时PCB上、下温度易控制；其缺点是温度不均匀，在同一块PCB上由于器件的颜色、材料和大小不同，其温度就不同，为了使深颜色器件周围的焊点的大体积元器件达到焊接温度，必须提高焊接温度。热风硬汉视频官网在线观看下载机主要是对流传导为主，其优点是温度均匀、焊接质量好；缺点是PCB上、下温差以及沿焊接炉长度方向温度梯度不易控制。
