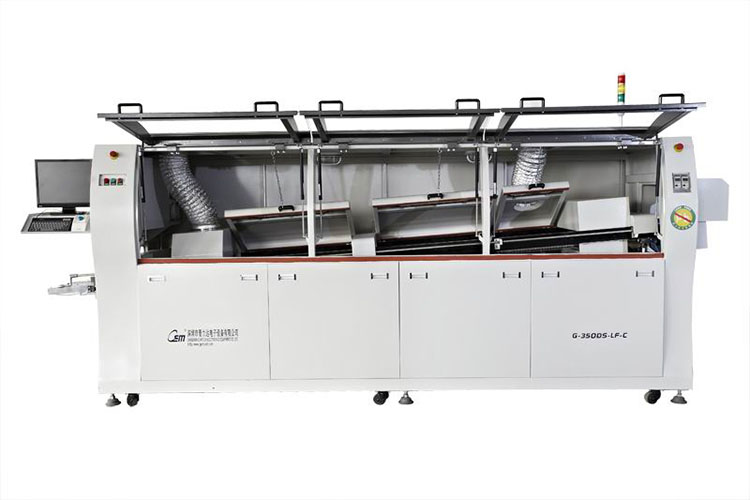

波峰焊设备分类一般在行业分为三种，分别是以波峰焊工艺来分类、按系统外形大小分类、按波峰数量分类。今天波峰焊机厂家硬汉视频在线观看手机版为大家讲解一下从波峰焊工艺方面来说波峰焊设备的分类。

按波峰焊接工艺分类：

一、一次焊接系统

一次焊接系统是历史比较悠久的一种工艺形式，它通常又分为瓜式和框架式俩种结构。框架式一次焊接系统的基本组成如下图所示。

一次焊接系统适用于短插工艺，也是较为流行的一种方式。特别是对产品质量和可靠性有要求的电子产品，只能采取这种工艺方式，这是因为：

1.元器件及PCB的热损害最少；

2.被焊组件不会受机械损伤；

3.元器件都是预先形成，引脚伸出高度规范一致；

4.节省钎料和助焊剂，使用成本低；

5.结构较简单（相对于二次焊接系统），维护较方便；

6.由于与熔融钎料接触时间短，基板铜箔不会受到明显的熔蚀，而且接合面处不会形成过量的铜锡合金层。

二、二次焊接系统

二次焊接系统又称为顺序焊接系统，适合长插工艺，从线体布置上看可分为环形式和直线式俩种。

（1）环形式结构

     最早出现于美国RCA的产品中，与直线式二次焊接系统相比，有结构紧凑、占地面积小的有点，其典型的工艺流程和系统构成如下图所示。20世纪70到80年代，美国Hollis公司、Electrovert公司、英国的Fry,s Metal公司，日本的TAMRADIO、KOKI、日电计公司等都向市场推出过这类产品。

PCB装入夹具后，经涂覆助焊剂、预热，再进入溢流槽浸焊（或高抛波波峰焊），冷却后砍腿并经滚筒去除引线残留物。经过一次焊接处理后再进入二次焊接工序；涂覆助焊剂、预热、波峰焊并冷却后，取下PCB完成全部处理过程。

（2）直线式结构

 它大多采用积木化结构，即用浸焊机（或高抛波）、砍腿机、波峰焊机等单机排列组合成生产线。最典型的组合是瑞士的EPM公司推出的积木化结构。

二次焊接系统的优点是效率高、对基体金属的表面净度要求不太苛刻、节省人工，因此广泛应用于较低档的电子产品（如收音机、黑白电视机等）的生产中。其不足之处是设备复杂、维修麻烦、最终获得的产品组装质量低、不能适应细间距高密度薄型化PCB产品要求、易造成PCB及元器件的机械损伤、钎料消耗大、易造成钎料槽杂志金属（如铜、锌等）的积累。因此，波峰焊二次焊接不适用于有可靠性要求的电子装备。
