波峰焊温度的设定是每一个电子加工厂在进行DIP插件加工时所需要考虑的。到底应该如何设定才能使加工成品质量更加完善呢?波峰焊温度的设定事实上就是预热温度和焊接温度的设定，波峰焊加工PCB线路板会经过预热区，焊接区和冷却区。下面，波峰焊温度是多少?(如果你想了解更多波峰焊，欢迎咨询>>>400-9932122)

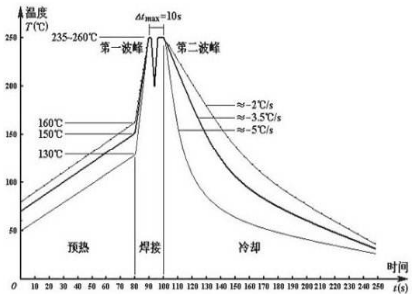

炉温曲线图

波峰焊温度是多少

　　1: 预热区PCB板底温度范围为﹕90-120oC.

　　2: 焊接時锡点温度范围为﹕245±10℃

　　3. CHIP与WAVE间温度不能低于180℃

　　4. PCB浸锡时间：2--5sec

　　5. PCB板底预热温度升温斜率≦5oC/S

　　6. PCB板在出炉口的温度控制在100度以下。

波峰焊预热的温度

　　预热的作用是使助焊剂中的溶剂充分挥发，以免印制板通过焊锡时，影响印制板的润湿和焊点的形成;使印制板在焊接前达到一定温度，以免受到热冲击产生翘曲变形。一般预热温度控制在180~ 200℃，预热时间1 ~ 3分钟。

最后总结

　　波峰焊焊接温度是影响焊接质量的一个重要的工艺参数。当焊接温度过低时，焊料的扩展率、润湿性能变差，由于焊盘或元器件焊端不能充分的润湿，从而产生虚焊、拉尖、桥接等缺陷;当焊接温度过高时，则加速了焊盘、元器件引脚及焊料的氧化，易产生虚焊。焊接温度应控制在250+5℃。
